Compact Electronic Weighing Indicator & Controller - PR161303L


   Using this electronic weighing system one can measure the weight of materials and use the result in a control process. It is a programmable system with predefined softwares written for specific applications. Also , user can develop its software with an easy high level programming language. Among the predefined applications are:

  1. PR1613/03L as a weighbridge indicator(PR1613/10 software)
  2. PR1613/03L as a batching controller(PR1613/20 software)
  3. PR1613/03L as a totalizer or flow rate controller - weigh feeder(PR1613/30 software)
BUY PHILIPS COMPATIBLE  Electronic Weighing Indicators
WITH THE FOLLOWING ADVANTAGES:
  - LOWER PRICE
  - EASIER PROGRAMMING
  - FREE SOFTWARE OPTIONS:  PR1613/10 & PR1613/20
  - USER PROGRAMMING POSSIBLE THROUGH THE
    INTERNAL CONSOLE
(NO PRSYS & COMPUTER IS
    REQUIRED FOR SEQUENCE PROGRAMMING
).
  - DIFFERENT CALENDAR FORMATS & MANY OTHER
كامپيوتر صنعتي توزين الكترونيك
 (نشاندهنده و ترانسميتر)
A SECOND SOURCE FOR PHILIPS ELECTRONIC WEIGHING INDICATORS
 &
TRANSMITTERS
WITH BETTER PERFORMANCE AND LOWER PRICE

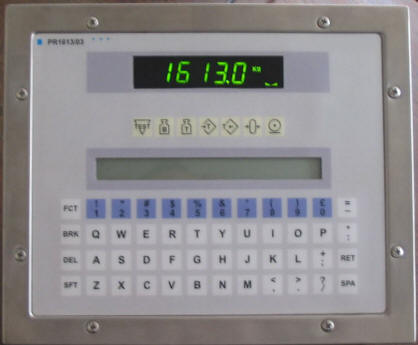

PR1613/03L Electronic Weighing Indicator/Controller

Compact Electronic Weighing Indicator & Controller - PR161303L کامپيوتر صنعتی توزين الکترونيک و کنترل کننده

Compact Electronic Weighing Indicator & Controller - PR161303L کامپيوتر صنعتی توزين الکترونيک و کنترل کننده
Compact Electronic Weighing Indicator & Controller - PR161303L کامپيوتر صنعتی توزين الکترونيک و کنترل کننده






1- PR1613/03L as a weighbridge indicator:

يكي از كاربريهاي كامپيوترصنعتي توزين مدل PR1613/03L  كاربري باسكول كاميون ميباشد. دستگاه مي تواند به چاپگر متصل شده وقبض توزين راچاپ نمايد. برروي قبض ميتوان اطلاعات كاملي را چاپ نمود ازجمله:

-       وزن خالي و وزن پر كاميون

-       وزن خالص مواد

-       تاريخ وساعت توزين

-       شماره سريال

-        اطلاعات مشتري شامل آدرس وتلفن

-       موادحمل شونده درصورت تنوع مواد دركارخانه

-       شركت صادر كننده

-       وموارد ديگر.

 درصورتيكه نيازي به بعضي از موارد فوق نباشد ميتوان آنها را از قبض حذف  نمود. همچنين اين دستگاه ميتواند گزارشات مختلفي را درطول يك دوره بخصوص چاپ نمايد. مثلا"براساس مشتري ميتوان گزارش گرفت اينكه هر مشتري چه موادي را جابجا نموده است و از هر ماده چه مقدار و طي چند بار آمد و رفت كاميونها.

درصورت نيازبه بايگاني گسترده تر ونگهداري گزارشات بصورت فايل ميتوان دستگاه را به يك كامپيوترمتصل نمود. همچنين درصورتيكه سيستم انبارداري  براساس باركد باشد ميتوان بااتصال يك دستگاه باركدخوان به دستگاه عمليات كدگذاري كالا را بصورت اتوماتيك انجام داد. براي خواندن وزن توسط راننده دربيرون ازاطاق كنترل ميتوان ازيك نمايشگربزرگ جهت اتصال به دستگاه استفاده نمود.

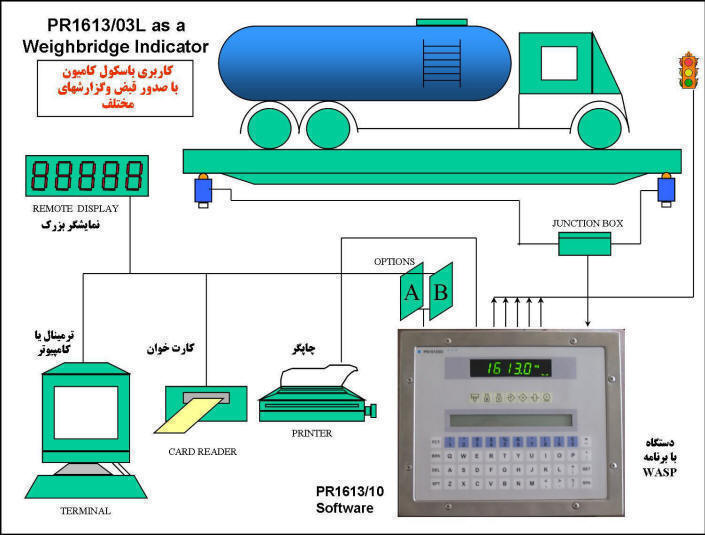

PR1613/03L as a weighbridge indicator:

PR1613/03L as a Weighbridge Indicator

كاربري باسكول كاميون باچاپ قبض وگزارشات




2- PR1613/03L as a batching controller:

كاربري ديگر اين كامپيوتر صنعتي، كنترل و اتوماسيون توليد در صنايع غذائي شيميائي و غيره ميباشد. در اين كاربرد ميتوان فرمولهاي مختلفي را به حافظه دستگاه وارد نموده و دستور لازم را جهت اجراي اتوماتيك فرمول صادر كرد. سيلوها يا مخازني حاوي مواد مختلف وجود دارد در معرفي فرمول به كامپيوتر ميگوئيم از مواد هر سيلو چند درصد در ساخت فرمول نهائي مورد استفاده قرار گيرد. بعبارت ديگر، مقدار مصرفي هر ماده و ترتيب ريزش به ميكسر يا ديگ فرآوري را تعيين مينمائيم همچنين زمان ميكس(يا حرارت در صورت نياز) را تعريف ميكنيم به مثالهاي ذيل توجه فرمائيد.



فرمول پخت آسفالت نمونه

فرمول پخت بيسگوئيت نمونه

رديف      مواد مصرفي                    مقدار مورد استفاده

رديف     مواد مصرفي                مقدار مورد استفاده

1           مصالح درشت                   700 كيلوگرم

2           مصالح متوسط                   500 كيلوگرم

3           مصالح ريز                        400 كيلوگرم

4           فيلر                                 200 كيلوگرم

5           قير                                  120 كيلوگرم

6           زمان هم زني و مخلوط          20 ثانيه

7          تخليه

1           آب                             250 كيلوگرم

2           شكر                           50 كيلوگرم

3           آرد                            250 كيلوگرم

4           اسانس                        2 كيلوگرم

5           زمان هم زني و مخلوط     20 ثانيه

6          تخليه





در اجراي هر فرمول تعداد سيكلهاي اجرا را بيان نموده و ميگوئيم در هر سيكل چند كيلو توليد شود. پس از اين دستور، دستگاه كليه فرمانهاي لازم را جهت اجراي اتوماتيك و دقيق مراحل توليد صادر نموده و بدين ترتيب كيفيت محصولات بالا رفته و از سرعت توليد  بالائي برخودار خواهيم شد. چنين دستگاهي دقت و بازدهي توليد را افزايش داده و توجيه اقتصادي و فني خواهد داشت.

سهولت هماهنگ شدن با قبل از خط توليد(مثلا يك نوار نقاله) و بعد از آن از ويژگيهاي منحصر بفرد دستگاه ميباشد.

دستگاه قابليت اتصال به چاپگر را داشته و ميتواند گزارشهاي مختلفي را در طول يك دوره ارائه نمايد بعنوان مثال، در طول ماه چه ميزان مواد مصرف شده است و در توليد فرمولها از هر كدام چه ميزان توليد داشته ايم.

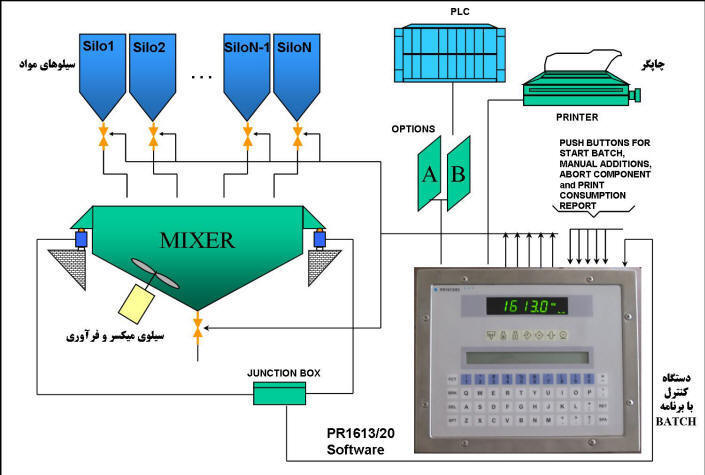

: PR1613/03L as a batching controller

PR1613/03L as a Batching Controller
كاربري كنترل فرآيند توليد بچينگ پلنت
 با گزارشات مختلف توليد و مصرف



3-كاربري پركن و كنترل دستگاه بسته بندي با چاپ ليبل و گزارشات :

كاربري ديگر اين كامپيوترصنعتي توزين، در دستگاه بسته بندي محصول در انتهاي خط توليد كارخانه ميباشد. ميتوان مقدار ماده لازم براي هر بسته يا كيسه را تنظيم نموده وكنترل عمليات باز و بسته نمودن دريچه يا پمپ و غيره را به دستگاه واگذار نمود. دستگاه ميتواند در صورت نياز ليبلي را چاپ نموده تا بر روي بسته مربوطه الصاق شود. همچنين مي توان در طول يك دوره زماني (مثلا يكماه) از تعداد بسته بنديهاي انجام شده و ميزان مواد توليد شده مطلع گرديد و آن را چاپ نمود.


4- PR1613/03L as a totalizer or flowrate controller - weigh feeder:

كاربري ديگر اين كامپيوترصنعتي توزين، جمع زدن مواد عبور كرده از روي نوار نقاله (مثلا مواد استخراج شده از معدن) مي باشد. اينكار با اندازه گيري سرعت نوار نقاله و وزن مواد روي آن در هر لحظه و محاسبات مربوطه صورت مي گيرد. در صورت نياز دستگاه مي تواند مقدار دبي مواد عبوري از روي نوار نقاله (يا تن بر ساعت) مواد را كنترل و تنظيم نمايد. اينكار با بكارگيري يك كنترل كننده سرعت موتور محرك نوار نقاله در حلقه كنترل و فعال نمودن برنامه مربوطه در كامپيوتر صنعتي توزين انجام پذير مي باشد.

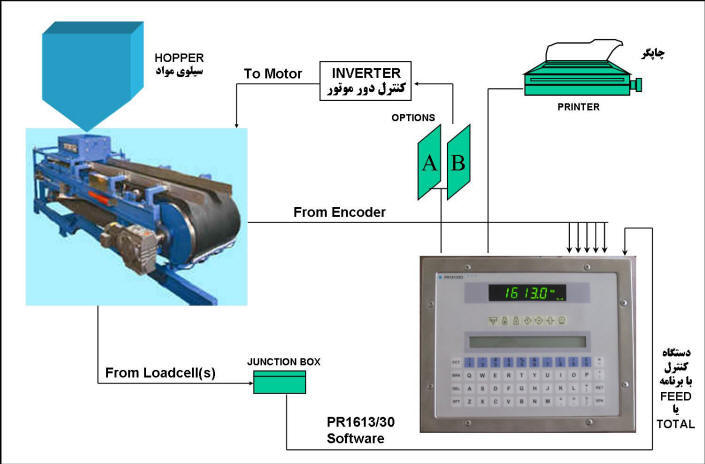

PR1613/03L as a totalizer or flow rate controller - weigh feeder:




5-چاپ باركد بر روي برچسبها و ليبل ها :

قابليت ديگر اين كامپيوترصنعتي توزين، چاپ ليبل بصورت باركدهاي استاندارد و اطلاعات متني با فونتهاي مختلف ميباشد. بعنوان مثال ميتوان كد محصول، وزن بسته و قيمت كالا را بصورت باركد بر روي ليبل چاپ نمود.

تاريخ توليد :   1/7/76

تاريخ انقضاء:  1/7/78



شماره سريال:

ساخت ايران

كد كالا:

           وزن :              1.250 کيلوگرم
